上銀導軌HGH15CA,東莞上銀導軌HGH15CA

上銀直線導軌HGH15CA滑塊,是高組裝HG系列中最小的一種導軌滑塊,HGH15CA其長寬高分別為61.4*34*28,滑塊上有4個M4的螺紋安裝孔,孔距為26*26.

上銀直線導軌HGH15CA為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之超重負荷精密線性滑軌，比其他同類型之四列式線性滑軌提升30%以上之負荷與剛性能力；具備四方向等負載特色，及自動調心功能，可吸收安裝面的裝配誤差，得到高精度的訴求。

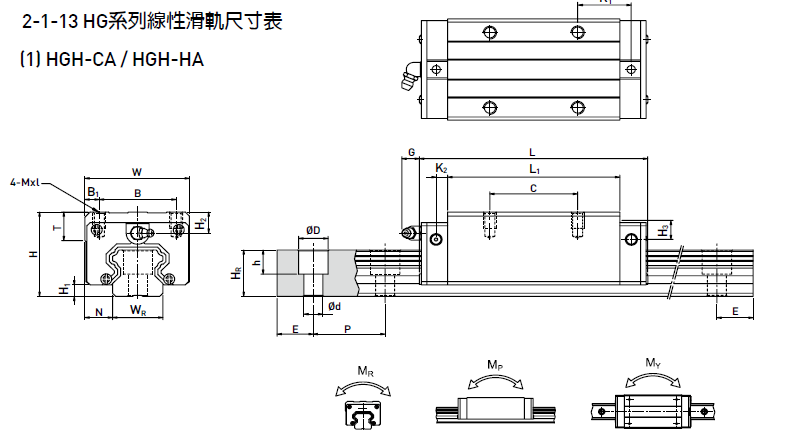

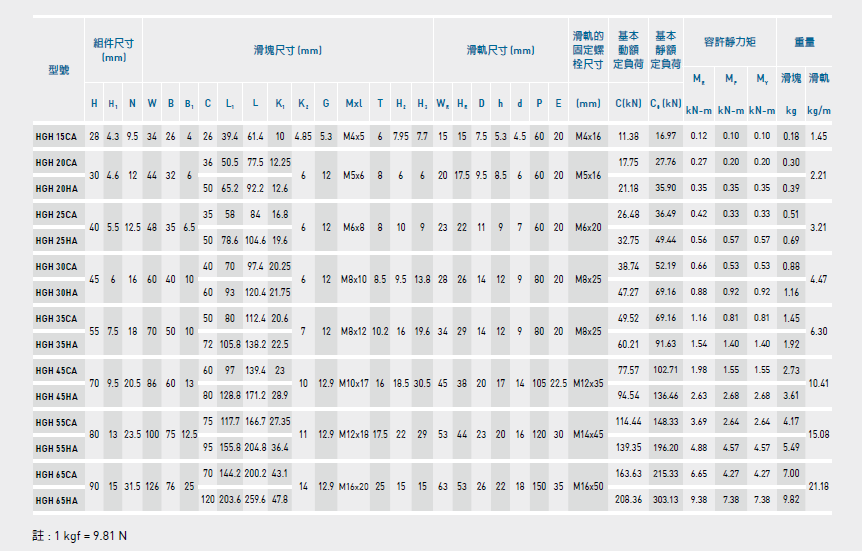

上銀直線導軌HGH15CA其它尺寸如下圖:

 直線導軌可以理解為是一種滾動導引，是由鋼珠在滑塊跟導軌之間無限滾動循環， 從而使負載平臺沿著導軌輕易的高精度線性運動，并將摩擦系數降至平常傳統滑動導引的五十分之一，能輕易地達到很高的定位精度。滑塊跟導軌間末制單元設計，使線形導軌同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓HIWIN的線性導軌有更平順且低噪音的運動。
